Le système d'alimentation...15Je vous en prie.(B)DieselMoteurMachine à pulvériser du béton humide

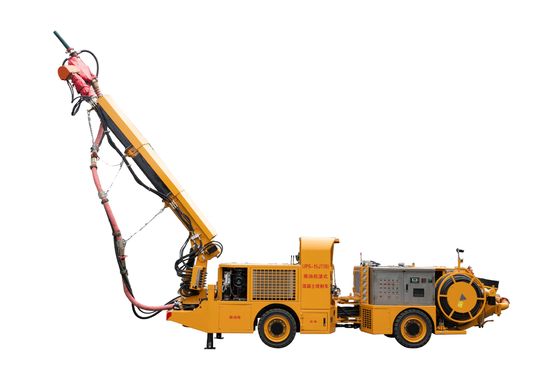

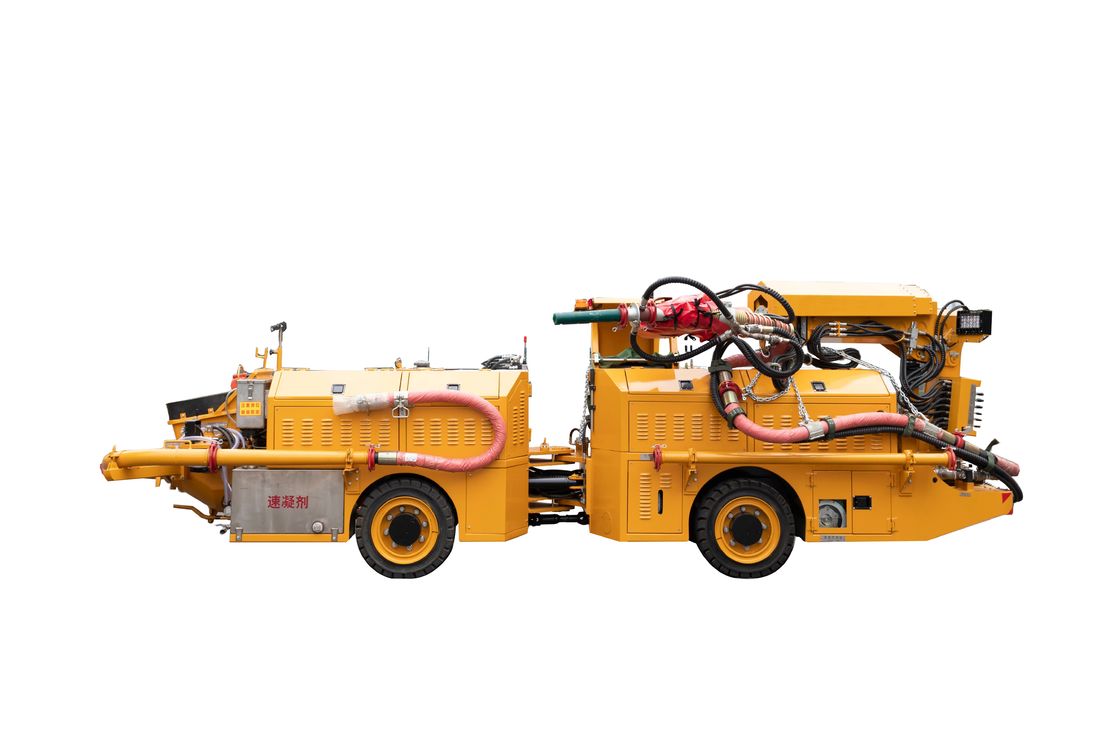

1- L' apparence.

2.Dimensions et rayon de rotation

3Caractéristiques de performance

• Chassis

Transmission hydrostatique, traction intégrale, direction articulée, flexible et maniable, plus sûre et plus pratique à utiliser et à conduire.

Il adopte une table d'opération de cabine transversale, intégration avant et arrière, il convient à l'espace étroit des puits et des tunnels de mine.

frein hydraulique à double circuit humide: frein à huile de conduite, frein à ressort de stationnement, frein de stationnement à défaillance.

La vitesse maximale de conduite est de 12 km/h. Accès rapide au chantier, transfert rapide. Peut être démonté et descendu dans la mine.notre chariot de pulvérisation humide cadre articulé peut être divisé en deux parties et abaissé dans la mine séparément, puis installé sous terre.

• Boom!

Le matériau de la plaque d'acier du boom est constitué d'une plaque d'acier de haute résistance d'une résistance de rendement de 700 MPa.Le bras mécanique entièrement hydraulique, télescopique et rotatif est contrôlé par une vanne proportionnelle Hawe allemandeLe bras de pulvérisation est situé à l'extrémité avant de l'appareil. La non-interférence peut maximiser la flexibilité du bras mécanique.et la pulvérisation est uniforme sans angles mortsPortée opérationnelle: 7m vers le haut, 6m vers l'avant, 2m vers le bas et 12m de large.

• Système de commande électrique

Armoire de commande électrique intégrée, séparation haute et basse tension, surveillance en temps réel du courant de travail, fonctionnement du panneau et fonctionnement de la télécommande pour la commutation de commande à distance et locale.

Plusieurs systèmes de protection du matériel électrique, une plus grande adaptabilité à la tension instable dans les puits miniers, plus sûrs et plus fiables.

Le contrôleur spécial importé de l'IFM allemand peut mieux s'adapter à l'environnement difficile des puits de mine, avec un niveau de protection IP67, qui est plus fiable et stable que le contrôle industriel traditionnel par PLC.

• Les humains-Système d'exploitation d'interface machine

Système d'exploitation intuitif d'interface homme-machine, surveillance de l'opération multi-paramètres, fonctionnement simple et fiable.

Alarme de surveillance intelligente, protection de la séquence de phase, température de l'huile hydraulique, surveillance et alarme en temps réel du niveau du liquide.

Gravité spécifique de l'accélérateur, réglage des paramètres de teneur en ciment, affichage précis du volume de pompage et du dosage de l'accélérateur.

• Système d'accélérateur

Système d'ajout de pompe à tuyau à réglage rapide à action hydraulique, action proportionnelle à action hydraulique, faible taux de défaillance, haute précision.

Le système synchrone d'ajout d'agent à réglage rapide adopte une pompe à tuyau importée, un écran LCD et un réglage tactile,et la quantité d'addition de l'agent de réglage rapide et la quantité de pompage sont intelligemment synchronisées.

• Système de compresseur d'air

L'alimentation en air est suffisante, compresseur d'air à vis électrique de 30 kW, l'alimentation en air peut atteindre 6 m3/min, ce qui répond aux exigences de pulvérisation humide.

Commutation flexible, l'air extérieur et l'air intérieur peuvent être commutés.

• Sûr et fiable

Triple garantie de sécurité de freinage pour le roulement du châssis.

100m de télécommande sans fil et 16m de système de double commande filaire.

La concentration de poussière dans un environnement de pulvérisation humide est considérablement réduite par rapport à un environnement de pulvérisation à sec.

• Fonctionnement efficace

Le volume de pulvérisation est de 15 m/h, soit 4 à 5 fois l'efficacité de fonctionnement d'une petite machine de pulvérisation humide.

En utilisant un grand diamètre de cylindre et une pression de pompage de 7 MPa, la probabilité de blocage des tuyaux est réduite.

Un haut degré d'intégration, équipé d'un système de compresseur d'air, aucun air externe n'est nécessaire et le transfert du site est pratique.

• Économies de coûts

Le camion de pulvérisation humide de béton a la fonction de régler automatiquement l'ajout de l'accélérateur, et la quantité d'ajout est uniforme; et il a son propre compresseur d'air, pression d'air stable;le taux de rebond peut être contrôlé à 10%, réduisant les déchets de matériaux.

Chaque machine à pulvérisation humide ne nécessite que deux personnes, un opérateur de pulvérisation et un assistant, ce qui réduit l'investissement en ressources humaines.

Dans le même temps, nous fournissons un plan de construction mécanisé de la mine et un ensemble complet d'équipements avec une machine de pulvérisation humide de la mine comme noyau et une variété d'équipements miniers,rendre l'ensemble du processus de construction plus efficace et économique.

4Paramètres techniques
