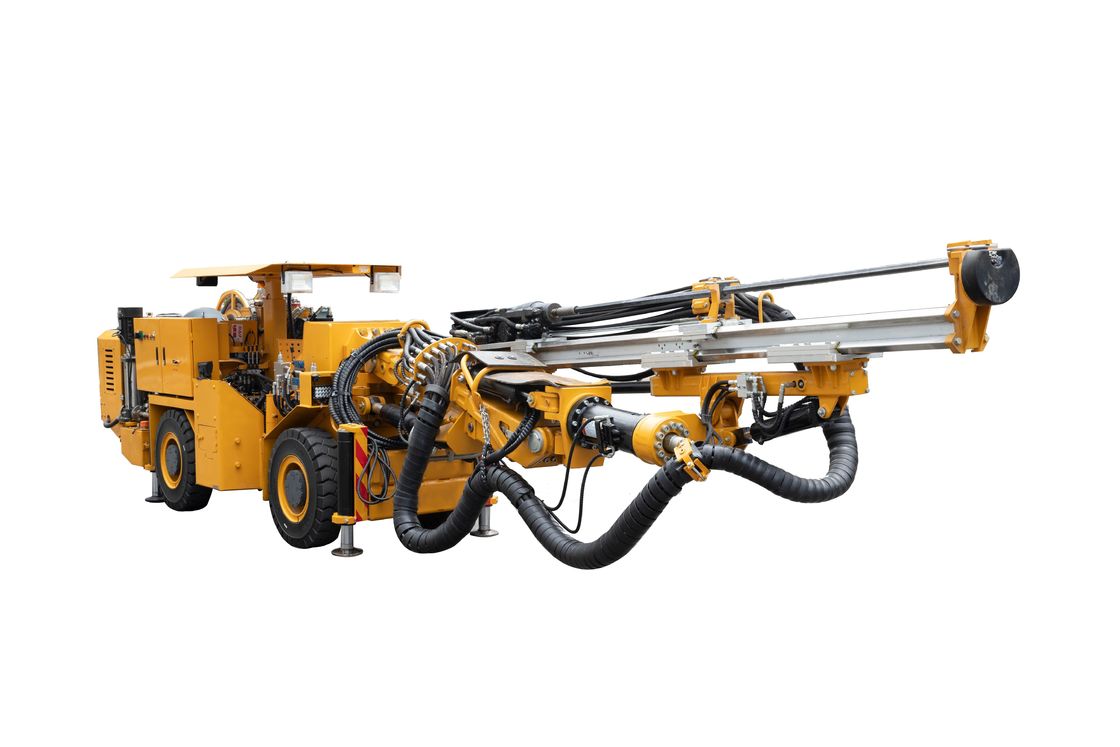

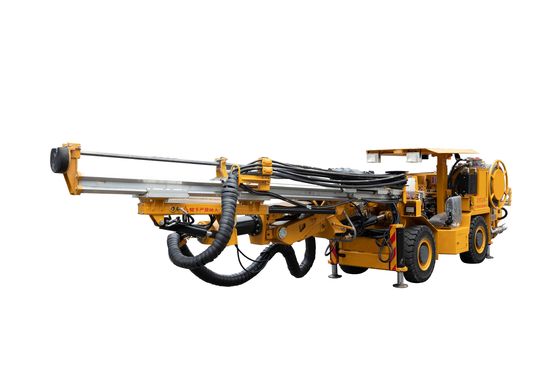

Machine de forage souterraine à face unique

Nom De Marque:	Jarlo
Numéro De Modèle:	Le CYTJ-76
Nombre De Pièces:	1 série
Prix:	150000-160000 USD
Détails De L'emballage:	Contenant chargé
Conditions De Paiement:	LC, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

China National Mining Safety Certificate

Modèle N°.:

CYTJ76

Condition:

Nouveau

Moteur:

moteur à courant continu

Diamètre du trou de forage:

>300mm

Profondeur du trou de forage:

3405 à 4015 mm

Type de bits:

acier allié

Mode de forage:

Rotation

Paquet de transport:

En vrac

Marque déposée:

Je vous en prie.

Origine:

Chine

Capacité d'approvisionnement:

ENSEMBLE 1000 PAR AN

Personnalisation:

Disponible

Service après-vente:

12 mois

Garantie:

12 mois

Capacité d'approvisionnement:

1000 ensembles par an

Description du produit

1.Scénarios applicables
Le véhicule de forage hydraulique d'excavation minière CYTJ76 convient au forage par soufflage dans les mines souterraines, les tunnels et les ateliers souterrains, en particulier pour l'excavation de petites sections.

2.Caractéristiques techniques

La largeur de la carrosserie du véhicule n'est que de 1,45 m, avec un toit de sécurité rétractable.et la conduite et le fonctionnement normaux peuvent être effectués à la plus basse hauteurLa surface de travail maximale est de 18 m2 (largeur maximale de 4,5 m, hauteur maximale de 5,2 m), le diamètre de forage est de 41 à 76 mm, la conception générale de la structure est raisonnable, la résistance est élevée,le réglage et l'entretien sont simples et pratiques, l'équipement a une efficacité de fonctionnement élevée et une bonne économie.
En raison de sa petite taille, il peut passer en douceur à travers les tunnels de petite section.son rendement de forage moyen pour les roches avec F=10-12 est de 0.35m/min. Le CYTJ76 est équipé d'une perceuse hydraulique. Avec la même dureté de la roche, il peut, lors du forage de 45 trous, manipuler des roches avec F=10-12 avec un rendement moyen de 2m/min,et la vitesse de forage est de 5.7 fois celle d'une perceuse à 28 mains.
En ce qui concerne le forage, puisque le système hydraulique peut maintenir le faisceau de propulsion complètement parallèle, l'efficacité du forage peut atteindre 5 à 8 fois celle du forage en roche à jambe aérienne.

3.Paramètres

Modèle				CYTJ76
Nom de l'article			Unité	Paramètre
Performance globale	Boum de forage		Unité	1
	Section de tunnel applicable		m2	1.8×1.8×4.5×4. Je suis désolé.5
	Taille du transport	L	mm	9300 ± 200
		W	mm	1240 ± 50
		Avec toit	mm	Le plus élevé: 2450 ± 100
		Avec toit	mm	Le plus bas:1800±100
	Min. rayon de rotation		mm	À l'intérieur:≤2390
	Min. rayon de rotation		mm	Extérieur:≤ 4390
	Mode stable du véhicule en état de fonctionnement		Je ne sais pas.	Le dérivé
	Dégagement au sol minimum		mm	≥ 220
	Largeur de travail en état de fonctionnement stable		mm	2150
	Poids de la machine		en kg	8400
	Diamètre de forage		mm	φ41 à φ76
Système de forage	Le type		Je ne sais pas.	Impact + rotation
	Modèle		Je ne sais pas.	HYD300
	Poids de la machine		en kg	115
	Distance de bord		mm	70
	Taille ((L × W × H)		mm	784 × 140 × 252
	Dispositif d'impact et mécanisme de rotation	Énergie d'impact	Je	250 à 300
		Fréquence d'impact	Hz	30 à 50
		Puissance d'impact	Le nombre de sièges	15
		Pression nominale d'impact	MPa	16 à 19
		Flux d'impact	L/min	55 à 65
		Le couple de rotation	N.m.	100 à 300
		Plage de vitesse de rotation	R/min	220 à 450
		Pression de fonctionnement de rotation	MPa	7 à 15
		Flux de travail par rotation	L/min	40 à 70
Écrou	Mode de propulsion		Je ne sais pas.	Coiffure à fil de cylindre à huile
	Profondeur de forage		mm	2760
	Force de propulsion maximale		KN	≥ 18 ans
	Vitesse de forage par propulsion		mm/min	≥ 2150
	Vitesse de propulsion sans charge		mm/min	≥ 15000
	Pression de travail		MPa	≤ 11
Système de conduite	Mode de déplacement		Je ne sais pas.	À roues (articulées)
	Vitesse de conduite	Vitesse élevée	kilomètres par heure	7 ± 0.7
	Vitesse de conduite	Vitesse lente	kilomètres par heure	3 à 0.3
	Angle de basculement de l'essieu arrière		(°)	±6 à ±8
	Capacité à grimper		(°)	≥13 ((-13~+13°)
	Moteur diesel	Puissance nominale	Le nombre de sièges	48
	Moteur diesel	Vitesse nominale	R/min	2200
Moteur électrique	Moteur électrique	Puissance nominale	Le nombre de sièges	45
Pompe à huile hydraulique	Pompes à huile (impact/positionnement/rotation)	Voltage nominal	V	380
		Courant nominal	Une	84.4
		Courant de démarrage	Une	≤ 450
		Pression nominale	MPa	21
		Pression de fonctionnement maximale	MPa	23
Dispositif de travail auxiliaire	Appareil d'alimentation en air	Pression de travail	MPa	0.3
	Appareil d'alimentation en air	Débit nominal	L/min	350
	Appareil d'alimentation en eau (approvisionnement en eau extérieur)	Pression de travail	MPa	1.2
		Débit nominal	L/min	70
