CYTJ102(A) Machine de forage à face sous-terrestre, plateforme de forage à puits unique

Nom De Marque:	Jarlo
Numéro De Modèle:	Le nombre d'heures de travail est déterminé en fonction de l'heure de travail.
Nombre De Pièces:	1 série
Prix:	150000-170000 USD
Détails De L'emballage:	Contenant chargé
Conditions De Paiement:	LC, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

China National Mining Safety Certificate

Modèle N°.:

Le nombre d'heures de travail est déterminé en fonction de l'heure de travail.

Condition:

Nouveau

Moteur:

moteur à courant continu

Diamètre du trou de forage:

>300mm

Profondeur du trou de forage:

3405 à 4015 mm

Type de bits:

acier allié

Mode de forage:

Rotation

Paquet de transport:

En vrac

Marque déposée:

Je vous en prie.

Origine:

Chine

Code du SH:

843041000

Capacité d'approvisionnement:

ENSEMBLE 1000 PAR AN

Personnalisation:

Disponible

Service après-vente:

12 mois

Capacité d'approvisionnement:

1000 ensembles par an

Description du produit

Scénarios applicables

CYTJ102 (a) Mining Hydraulic Single Boom Face Force Rige convient au forage du trou de dynamitage dans les mines souterraines, les tunnels et les ateliers souterrains. La zone de travail maximale est de 31 m2 (la largeur maximale est de 6,11 mètres, la hauteur maximale est de 6,08 mètres) et le diamètre du forage est de 41-102 mm. La conception structurelle globale est raisonnable, la résistance est élevée, l'ajustement et la maintenance sont simples et pratiques, l'équipement a une efficacité opérationnelle élevée et une bonne économie.

Paramètres physiques

Taille globale

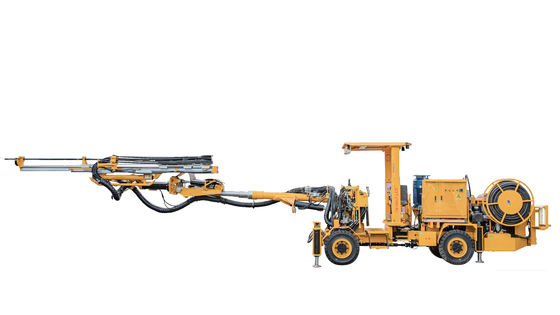

Vue latérale
CYTJ102(A) Machine de forage à face sous-terrestre, plateforme de forage à puits unique 0

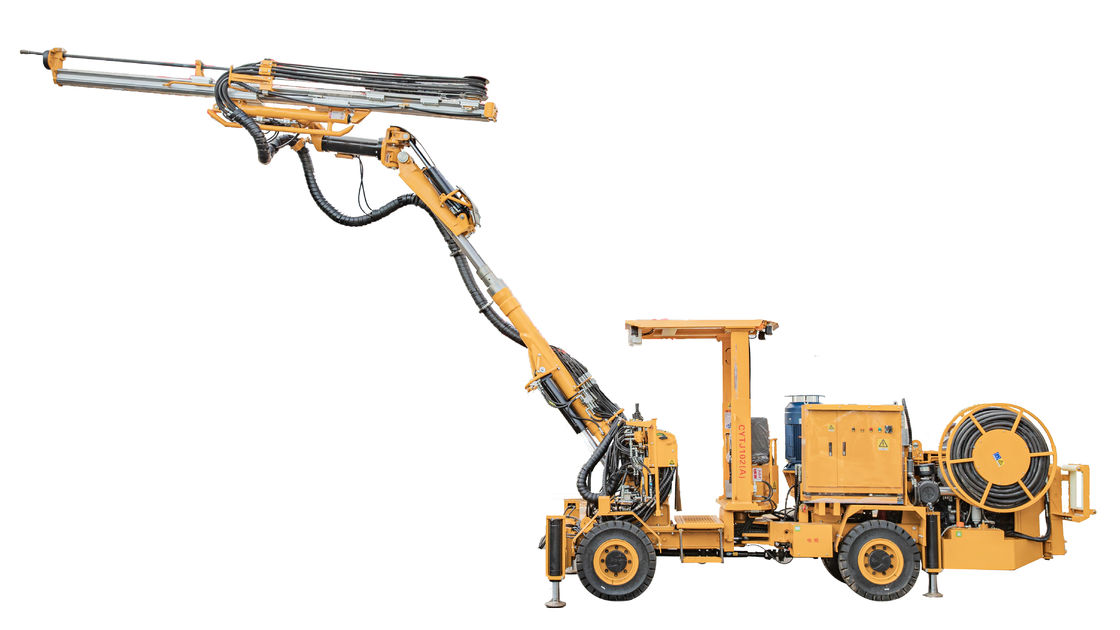

Portée de travail
CYTJ102(A) Machine de forage à face sous-terrestre, plateforme de forage à puits unique 1

Taille

MLargeur en axier	1980MM
Toithauteur (augmentation / inférieur)	2850/2150MM
Longueur, avec Jarlo2343propulsionfaisceau	10800MM
Autorisation de sol	260MM

Poids total: 11000 kg

Vitesse de conduitekm / h

Sur fLat Road (coefficient de résistance au roulement 0,05)	> 10
Sur une pente 1: 8	> 4.5

Rayon de virage

Modèle					Cytj102(UN)
Article				Unité
Performance globale	Boom de foret			Unité	1
	Section de tunnel applicable			㎡	2,6 × 2,6 ～ 6 × 6
	Taille du transport		L	MM	10500 ± 300
			W	MM	1980 ± 100
			H (avec toit)	MM	Le plus élevé: 2850 ± 100 Le plus bas: 2200 ± 100
	Min. Rayon de virage			MM	Intérieur: ≤2900 Extérieur: ≤5000
	Mode de véhicule stable de l'état de travail			-	Outrigger
	Min. Autorisation de sol			MM	≥ 190
	Largeur de travail dans un état de travail stable			MM	3294
	Poids de la machine			kg	11500
	Diamètre de forage			MM	φ41-φ102
Système de forage	Taper			-	Impact + rotation
	Modèle			-	YYG-20/900
	Poids de la machine			kg	195
	Distance du bord			MM	84
	Taille (l × w × h)			MM	1016 × 285 × 226
	Appareil d'impact	Impact de l'énergie		J	≥350
		Fréquence d'impact		HZ	≥50
		Puissance d'impact		kw	20
		Pression nominale d'impact		MPA	≤19
		Flux d'impact		L / min	≤90
	Mécanisme rotatif	Couple de rotation		Nm	≥800
		Plage de vitesse de rotation		r / min	0-280
		Pression de travail de rotation		MPA	≤6
		Flux de travail de rotation		L / min	≤80
Hélice	Mode propulsion			-	Corde de fil de bouteille d'huile
	Profondeur de forage				3405/4015
	Force de propulsion maximale			KN	≥24
	Vitesse de forage de propulsion			mm / min	≥2150
	Vitesse de propulsion sans charge			mm / min	≥6000
	Pression de travail			MPA	≤11
Système de conduite	Mode de voyage			-	Roulé (articulé)
	Vitesse de conduite	Équipement rapide		km / h	10 ± 1
		Vitesse lente		km / h	6 ± 0,6
	Angle de balançoire de l'essieu arrière			(°)	± 6 ~ ± 8
	Capacité d'escalade			(°)	≥14 (-14 ~ + 14 °)
	Frein				Frein hydraulique humide + frein à ressort
	Moteur diesel	Puissance nominale		kw	88
		Vitesse nominale		r / min	2200
Pompe à huile hydraulique	Moteur électrique	Puissance nominale		kw	55
		Tension nominale		V	380
		Courant nominal		UN	101
		Courant de départ		UN	≤400
	Pompe à huile (Impact / positionnement / rotation)	Pression nominale		MPA	21
		Pression de travail maximale		MPA	23
Dispositif de travail auxiliaire	Dispositif d'alimentation aérienne	Pression de travail		MPA	0,5
		Flux nominal		L / min	420
	Dispositif d'alimentation en eau (alimentation en eau externe)	Pression de travail		MPA	1.2
		Flux nominal		L / min	70
