Machine de forage de forage minier rotatif Sous-sol MID-Tunnel à trous profonds Forage de forage type standard

Nombre De Pièces:	1 série
Conditions De Paiement:	LC, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Modèle N°.:

CYTC89

Condition:

nouveau

Moteur:

moteur à courant continu

Diamètre du trou de forage:

51 à 89 mm

Profondeur du trou de forage:

3200 mm

Type de bits:

Acier allié

Voie de forage:

Rotation

Paquet de transport:

En vrac

Spécification:

Pour les appareils de traitement des eaux usées

Marque déposée:

Je vous en prie.

Origine:

Chine

Code du SH:

843041000

Capacité d'approvisionnement:

ENSEMBLE 1000 PAR AN

Personnalisation:

Disponible

Service après-vente:

12 mois

Garantie:

12 mois

Mettre en évidence:

Machines de forage à rouleaux miniers

Machine de forage de tunnel rotatif

Réglage de forage de tunnels de type standard

Description du produit

Cytc89Gréement de forage hydraulique minier

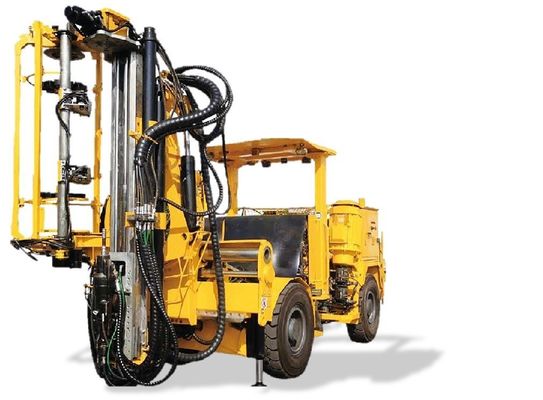

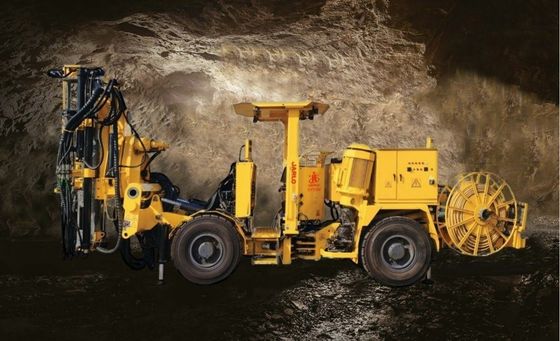

Apparence(Type standard)

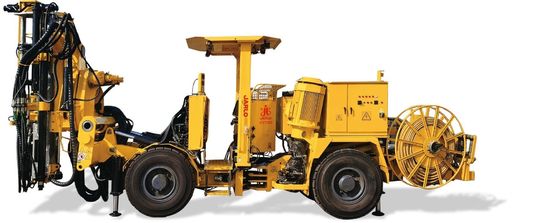

Structure et dimensions
Machine de forage de forage minier rotatif Sous-sol MID-Tunnel à trous profonds Forage de forage type standard 1

Fonction générale et caractères

La plate-forme de forage d'extraction hydraulique de l'exploitation hydraulique CYTC89 convient aux opérations minières dans des mines métalliques petites et moyennes. Le chariot est équipé d'un forage de roche de la série 1838ME (facultatif), d'un système de positionnement électro-hydraulique, d'un changeur de tige automatique, d'un système anti-jumeau intelligent et d'un système tampon absorbant à double choc qui améliore considérablement l'efficacité du travail. Il peut percer des tunnels de grande section en un seul arrêt. Les trous parallèles et les trous en forme de ventilateur à moyen-profond dans les directions supérieure et inférieure fournissent un positionnement précis et fiable et une précision de forage élevée.

Forage

Système de modification automatique de la tige
Accessoire de cylindre hydraulique bipolaireUlsionfaisceau
jenstallé sur lefConseils de ront et arrièrede lafaisceau de propulsion
Boucle utilisée pour guider lors de l'ouverture des trous et du serrage lors de la connexion et du déchargement des tiges

Unité de positionnement

Tangage, rotation, bras oscillant et mouvement parallèle

Positionnement précis et fluide

Compensation d'extension du faisceau de propulsion

Structure de l'entreprise pour les conditions minières

Séries de forages(Facultatif)

Système de tampon absorbant à double choc
Protection du film d'huile de pression et interface de contact lubrifiée Étendent les intervalles de maintenance
Queue de tige adaptée à une ouverture donnée

Autres configurations

Table d'opération de type chariot
Toit protecteur de la sécurité contre la chute de rock
Bobine de câble
Lumière de travail montée au trépied

Principaux paramètres et configurations techniques

Taille et poids globaux
Longueur	9100 mm
Largeur	2350 mm
Hauteur	2950 mm
Max. Hauteur de toit	2970 mm
Autorisation de sol	305 mm
Poids total	15000 kg
Rayon de virage(Dpending sur le terrain)
Diamètre extérieur	5650 mm
Diamètre intérieur	3350 mm
Spécifications et longueur du câble
Tension	1140v (Facultatif)
Spécification	3 × 25 + 1 × 16
Diamètre	32,6 mm
Longueur	90m

1838mePerceur de roche(Facultatif)
Adaptateur de tige	T45
Diamètre d'ouverture	76-89 mm
Tige	T45 Speed tige
Puissance d'impact	20 kW
Fréquence d'impact	54 Hz
Pression hydraulique(Max.)	250 bar
Moteur de rotation	Indépendant rotatif
Vitesse de rotation	0-210 / 0-140 tr / min
Consommation d'air de lubrification(3BAR)	5 L / s
Consommation d'eau	50 L / min
Poids	171 kg

Système de contrôle

Système de contrôle électrique
Système anti-stuck

Faisceau de propulsion
MFB100série	MFB 101	MFB 102	MFB 103
Durée totale(mm)	2610	2915	3220
Longueur de tige(mm)	1220	1525	1830

Châssis

Châssis minier articulé à quatre roues motrices, adapté aux petits et moyens tunnels
Cummins97KWmoteur

Forage

Changeur de tige automatique, connexion automatique de la tige <17 + 1>
Il est conseillé d'utiliser des tuyaux de forage 1,2, 1,5 et 1,8 m
Il est conseillé d'utiliser un tuyau de forage rapide T45
La profondeur maximale de connexion en perche automatique peut atteindre 32 m

Système de positionnement

Avance de compensation d'extension (2,2 m tuyau de forage) <900 mm>
Avance de compensation d'extension (1,5 et tuyau de forage 1,8 m) <1200 mm>
Angle de rotation du dispositif d'allocation: 360 °

Espacement de trou parallèle maximal de la glissière Tableau: 1,5 m

Le bras oscillant peutbalançoire45 ° à gauche et à droite pour atteindre un positionnement parallèle de 1,42 m, puis à 2,92 m,Positionnement parallèle de (Table de glissière Swing Bras +)

Pointe arrière du faisceau de propulsion<1150 mm>
Pointe avant du faisceau de propulsion<2000 mm>
Angle d'inclinaison du faisceau de propulsion <avant 20 °, arrièresalle65 °>

Système aérien

Rock Drill Lubrication Aim Supply
Compresseur d'air (type de vis) <GCU11>
Volume d'air d'échappement <1M3 / min> à vitesse 4500 tr / min et pression 7bar
Jauge de pression du vent
Pression d'air / volume d'air réglable
Dispositif de soufflage d'air

Système de contrôle

Système de contrôle électrique
Les fonctions de base incluent les fonctions de forage automatique et anti-jumelles

Système électrique

Alimentation totale installée <69,5 kW>
Puissance du moteur principal <55KW>
Tension <1140v> (autres tensions 380V / 600V / 1000V peuvent être personnalisées)
Fréquence <50hz>
Méthode de démarrage <star-delta start>
Protection de surcharge thermique du moteur
La boîte électrique principale est équipée d'une tension numérique, d'un ampèreter et d'un compteur de synchronisation d'impact
Indicateur de séquence de phase
Indicateur de fuite
Chargeur de batterie
Capacité du transformateur <4KVA>
Bobine de câble
TravailLight monté sur le trépied <2 × 100W, 220V>

Système hydraulique

Pompe hydraulique: utilisée pour l'impact
Pompe hydraulique: utilisée pour la rotation, le positionnement et la propulsion
Déchargement du déchargement de la pompe à huile
Pression maximale du système <210BAR>
Capacité maximale du réservoir d'huile hydraulique <235L>
Alarme de niveau d'huile faible et arrêt automatique
Une jauge de température d'huile est installée sur le réservoir de carburant
Pompe à carburant manuelle
Filtration d'huile de retour <10UM>
Alarme de colmatage du filtre à huile hydraulique
Huile hydraulique et refroidisseur d'eau
Huile hydraulique à base de minéraux

Système d'eau
Pompe à eau de booster électrique

Débit maximum <100L / Min> à une pression de boost 10bar
Pression minimale de l'eau d'entrée <2bar>
Manomètre

Châssis

Cummins Diesel Engine (facultatif et autres)
Puissance (lorsque la vitesse est de 2300 tr / min) <97KW>
Couple (lorsque la vitesse est de 1500 tr / min) <520N · M>
Siège fixe avec ceinture de sécurité
Direction articulée <± 41 ° Angle de virage>
À quatre roues motrices
Toit protecteur de la sécurité contre la chute de rock
Système de direction assistée hydraulique
Convertisseur de couple hydraulique <YJ315LG>
Essieu avant <r30.22b (q)>
Essieu arrière <DR30.22L- (H), ± 5,3 ° Angle de balançoire>
Différentiel auto-verrouillable antidérapant sur l'essieu avant
Pneu <12,00 × r20>
Angles d'approche et de départ <14 °>
Les pattes avant hydrauliques extensibles <2>
Circuit de frein à double service (freinage humide fermé)
Frein d'urgence et de stationnement, hydraulique (libération passive)
Volume du réservoir de carburant <56L>
Tension du système électrique <24V>
Batterie <2 × 80h>
Éclairage à pied <8 × 45W>
Escaliers menant à la plate-forme d'exploitation
Extincteur d'incendie
Capacité d'escalade maximale <14 °>
Vitesse de marche (II Gear / II) <8,5 / 18 km / h>
Corne et avertissement
