Personnalisation de la machine de forage de face

Nombre De Pièces:	1 série
Conditions De Paiement:	LC, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Modèle N°.:

Le nombre d'heures d'attente

Condition:

nouveau

Moteur:

moteur à courant continu

Diamètre du trou de forage:

>300mm

Profondeur du trou de forage:

3405 à 4015 mm

Type de bits:

Acier allié

Voie de forage:

Rotation

Paquet de transport:

En vrac

Spécification:

Pour les pièces détachées:

Marque déposée:

Je vous en prie.

Origine:

Chine

Code du SH:

843041000

Capacité d'approvisionnement:

ENSEMBLE 1000 PAR AN

Personnalisation:

Disponible

Service après-vente:

12 mois

Garantie:

12 mois

Mettre en évidence:

Machine de forage à face personnalisée

Machines hydrauliques de forage sous-marine de roches

Personnalisation de la machine de forage sous-marine

Description du produit

Performance technique

Forage à la roche

La plateforme de forage hydraulique de tunnel minier CYTJ102 est équipée d'un double système de tamponage et d'absorption des chocs pour assurer la meilleure durée de vie de la plateforme de forageou;
Le film d'huile sous pression protège et lubrifie les interfaces des joints et réduit la pollution interne de la perceuse.

Boom de forage hydraulique

Boum de forage lourd, le forage soutenu par une double suspension triangulaire fournit une fonction de maintenance hydraulique parallèle précise dans toutes les directions.

Faisceau de propulsion hydraulique

Le faisceau de propulsion en alliage d'aluminium à haute performancecontre-résistance à la flexion et à la torsion et longue durée de vie;

La surface du faisceau de propulsion est recouverte d'une peau en acier inoxydable et des coussinets résistants à l'usure en caoutchouc polyuréthane sont utilisés entre les pièces mobiles.

Système de contrôle

Le système de commande hydraulique du forage de roche dispose d'une fonction anti-embouteillage automatique RPCF (Rotary pressure control)force) et

Chassis

Chassis solide articulé lourd, à traction intégrale; propulsé par un moteur diesel refroidi à l'eau; quatre dérives hydrauliques pour une stabilité solide.

Autre configuration

À souleverla sécuritéle toitpour éviter les chocs causés par des objets qui tombent; bobine de câble; compresseur d'air à piston électriquement actionné; pompe à eau de rappel électriquement actionnée (une pompe à eau de rappel hydraulique peut également être personnalisée);tâcheéclairs.

Spécifications techniques

1838MEForage à la roche

Adaptateur de tige	R32/R38/T38
Du haut de la perceuse au centre	88 mm
Longueur(À l'exception de l'adaptateur de tige)	1008 mm
Puissance d'impact	18 kW
Fréquence d'impact	60 Hz
Système hydraulique(Je suis désolée.)	200 bar
Système de rotation	Rotation indépendante
Vitesse de rotation	0 à 300 tr/min
Le couple de rotation(Je suis désolée.)	640/1000 Nm
Consommation d'air de lubrification(2 bar)/heure)	5 L/s
Le poids	176 kg
Consommation d'eau	40 à 120 l/m
Niveau sonore	Le niveau d'humidité est supérieur ou égal à:

Faisceau de propulsion

	JARLO2337	JARLO2343 Je suis désolé.
Longueur totale	5287 mm	5897 mm
Longueur de la tige	3700 mm	4310 mm
Longueur de l'ouverture	3405 mm	4015 mm
Le poids	495 kg	525 kg
Puissance de propulsion	15 kN	15 kN

bras de forage

Compensation du faisceau de propulsion	1250 mm
Extension du bras de forage	1250 mm
Détention parallèle	Complète
Rotation du faisceau de propulsion	360 ̊
Angle de levage du bras de forage(Je suis désolée.)	+65 ̊ /-30 ̊
Angle d'oscillation du bras de forage(Je suis désolée.)	± 35 ̊
Poids propre du bras de forage	1750 kg

Système d'air

Compresseur d'air à piston électrique	ET65
Max. Volume de sortie0.8MPa/h	0.42m³/min
Le gabarit de pression atmosphérique	0 à 1,6 MPa

Système d'eau

Pompes à eau de rappel	BLT4-16
Débit maximal sous pression à 12 bar	4.2 m3/h
La pression à la plus petite entrée	2 bar

Système de contrôle

Système hydraulique à commande directe DCS; les fonctions de base comprennent l'anti-blocage automatique.

Système électrique

Puissance totale montée	62 kW
Moteur principal	1 x 55 kW
Voltage	380 V
Fréquence	50 Hz
Mode de démarrage	Forme d'étoile/Triangle
Angle d'oscillation du bras de forage(Je suis désolée.)	± 35 ̊
Diamètre de la bobine du câble	Étendue de l'eau
Configuration: protection contre la surcharge thermique du moteur, chronomètre d'impact, tension numérique/ampère, protecteur contre les fuites, chargeur

Système hydraulique

Ensemble de pompes hydrauliques	Un ensemble
Pression du système	150 à 230 bar
réservoir hydraulique, volume maximal	125 litres
Précision de filtration de l'huile hydraulique	10 μm
Configuration: démarrage du déchargement de la pompe, manomètre de température de l'huile, pompe hydraulique manuelle de remplissage de l'huile, voyant hydraulique du filtre à huile, voyant d'indicateur de faible niveau d'huile, refroidisseur d'huile hydraulique refroidi à l'eau,huile hydraulique à base minérale.

Chassis

Moteur diesel	Le nombre d'équipements utilisés est déterminé par le système de mesure.
Puissance nominale du moteur/vitesse de rotation	Pour les véhicules à moteur électrique
Fà traction intégrale, direction articulée	± 40 ̊Angle de direction
Hydrostatiqueboîte de vitesses	DANA
Axe avant	DANA 112
Axe arrière	DANA 112, vous avez raison.avec±7,5 ̊angle de basculementAutodifférentiel, Axe arrière 45%dérapagelimité
Pneus	8.25 x R15
Angle d'approche	15 ̊
Angle de départ	12.5 ̊
Déployableà moteur à commande automatique	2pièces
Résistance à l'écoulement	2pièces
Fvolume du réservoir d'huile	50 litres
Système électrique	24 V
B. Pourartère	2 x 12 v, 60 Ah
Déclairages	LED 7 x 45 W, 24 V
TDemandez de la lumière.	LED 2 x 108 W, 24 V
Gradibilité	22°
Configuration: frein de service, frein d'arrêt d'urgence et de stationnement, dispositif de purification catalytique des gaz d'échappement, silencieux, voyant de frein, extincteur, système de lubrification centralisé du châssis.

Paramètres physiques

Taille globale

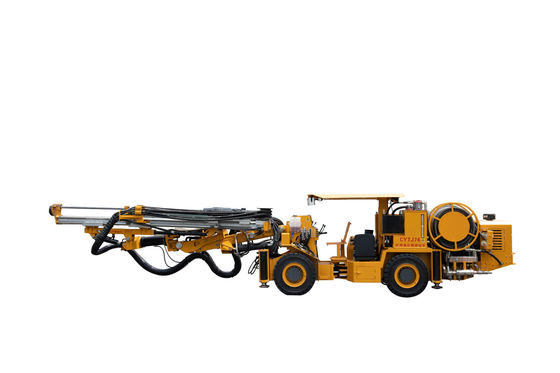

Vue latérale
Personnalisation de la machine de forage de face 0

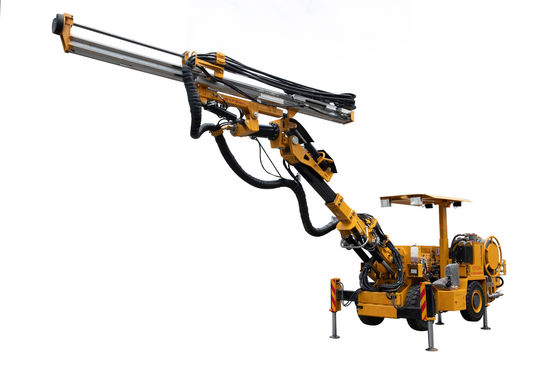

Portée du travail
Personnalisation de la machine de forage de face 1

Taille

Mlargeur maximale	1980mm
Le toithauteur (hausse/baisse)	2850/2150mm
Longueur, avec JARLO2343Propulsionfaisceau	10800mm
Dégagement au sol	260mm

Poids total: 1 000 kg

Vitesse de conduitekilomètres par heure

Sur fsur la route latitude (coefficient de résistance au roulement 0,05)	> 10
Sur une pente de 1:8	> 45

Radius de rotation
