Machines de forage pour l'exploitation minière souterraine

Pièces d'acier allié hydraulique machines de forage minières souterraines de forage minier

Toutes Les Catégories

Une machine à béton sous-marine

Véhicule utilitaire souterrain

Machines de forage pour l'exploitation minière souterraine

Un défonceur de roche souterrain

Nous contacter

Mr. Luo

lance@ah-jarlo.com

+86 15215510300

Contactez-nous maintenant

Pièces d'acier allié hydraulique machines de forage minières souterraines de forage minier

Nombre De Pièces:	1 série
Conditions De Paiement:	LC, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001:2008, ISO 14001:2015

Modèle N°.:

Le nombre d'exemplaires est le suivant:

Condition:

nouveau

Moteur:

moteur à courant continu

Service après-vente:

12 mois

Garantie:

12 mois

Profondeur du trou de forage:

3405 à 4015 mm

Paquet de transport:

En vrac

Spécification:

Pour les pièces détachées:

Marque déposée:

Je vous en prie.

Origine:

Chine

Code du SH:

843041000

Capacité d'approvisionnement:

ENSEMBLE 1000 PAR AN

Personnalisation:

Disponible

Type de bits:

Acier allié

Diamètre du trou de forage:

>300mm

Mettre en évidence:

Réglage de forage pour l'extraction de bit de métal allié

Machines hydrauliques de forage minier souterrain

Forage hydraulique pour l'exploitation minière

Description du produit

Je vous en prie.La plateforme de forage hydraulique pour tunnels miniers CYTJ102/2 est adaptée au forage par soufflage dans les mines, tunnels et fouilles d'usines souterraines.La surface de travail maximale est de 45 m2 (la largeur maximale est de 8.72 la hauteur maximale est 6.35métre),tIl perce.ouvertureLe diamètre est de 41 -102m.La conception à double bras peut améliorer considérablement l'efficacité du forage et le système de dévisage automatique permet à un opérateur de faire fonctionner deux ensembles de bras.Le mécanisme hydraulique parallèle de la flèche permet un positionnement rapide et précis;le système diesel-électrique à double alimentation ne produit pas de gaz d'échappement pendant le fonctionnement et tient compte de la nécessité d'une transition rapide;.

Performance technique

1.1Forage à la roche

Le CYTJ102/2le forage hydraulique de tunnels miniers est équipé d'un double tampon et d'un système d'absorption des chocs pour assurer la meilleure durée de vie du forageou;
Le film d'huile sous pression protège et lubrifie les interfaces des joints et réduit la pollution interne de la perceuse.

1.2Boom de forage hydraulique

Deux séries de hLe forage à grande vitesse, soutenu par une double suspension triangulaire, assure une fonction de maintenance hydraulique parallèle précise dans toutes les directions.

1.3Faisceau de propulsion hydraulique

Le faisceau de propulsion en alliage d'aluminium à haute performancecontre-résistance à la flexion et à la torsion et longue durée de vie;

La surface du faisceau de propulsion est recouverte d'une peau en acier inoxydable et des coussinets résistants à l'usure en caoutchouc polyuréthane sont utilisés entre les pièces mobiles.

1.4Système de contrôle

Le système de commande hydraulique du forage de roche dispose d'une fonction anti-embouteillage automatique RPCF (Rotary pressure control)force) et

1.5Chassis

Chassis solide articulé lourd, à traction intégrale; propulsé par un moteur diesel refroidi à l'eau; quatre dérives hydrauliques pour une stabilité solide.

1.6Autre configuration

À souleverla sécuritéle toitpour empêcher les objets de tomber; bobine de câble; compresseur d'air à piston électriquement entraîné; pompe à eau à propulsion électrique (pompes à eau à propulsion hydraulique peuvent également être personnalisées); travailLeJe vous en prie.

2Spécifications techniques

2.1 1838MEForage à la roche×2

Adaptateur de tige	R32/R38/T38
Du haut de la perceuse au centre	88 mm
Longueur(À l'exception de l'adaptateur de tige)	1008 mm
Puissance d'impact	18 kW
Fréquence d'impact	60 Hz
Système hydraulique(Je suis désolée.)	200 bar
Système de rotation	Rotation indépendante
Vitesse de rotation	0 à 300 tr/min
Le couple de rotation(Je suis désolée.)	640/1000 Nm
Consommation d'air de lubrification(2 bar)/heure)	5 L/s
Le poids	176 kg
Consommation d'eau	100 à 120 l/m
Niveau sonore	Le niveau d'humidité est supérieur ou égal à:

2.2Faisceau de propulsion×2

	JARLO2337	JARLO2343 Je suis désolé.
Longueur totale	5287 mm	5897 mm
Longueur de la tige de boulonnage	3700 mm	4310 mm
Longueur de l'ouverture	3405 mm	4015 mm
Le poids	495 kg	525 kg
Puissance de propulsion	15 kN	15 kN

2.3bras de forage×2

Compensation du faisceau de propulsion	1250 mm
Extension du bras de forage	1250 mm
Détention parallèle	Complète
Rotation du faisceau de propulsion	360 ̊
Angle de levage du bras de forage(Je suis désolée.)	+65 ̊ /-30 ̊
Angle d'oscillation du bras de forage(Je suis désolée.)	Les produits45 ̊/À l'intérieur25°
Poids propre du bras de forage	1750 kg

2.4Système d'air

Compresseur d'air à piston électrique	ET80
Max. Volume de sortie0.8MPa/h	16 L/min
Le gabarit de pression atmosphérique	0 à 1,6 MPa

2.5Système d'eau

Pompes à eau de rappel	BLT8-16
Débit maximal sous pression à 12 bar	8 m3/h
La pression à la plus petite entrée	2 bar

2.6Système de contrôle

Système hydraulique à commande directe DCS; les fonctions de base comprennent l'anti-blocage automatique.

2.7Système électrique

Puissance totale	128 kW
Moteur principal	2 x 55 kW
Voltage	380 V
Fréquence	50 Hz
Mode de démarrage	Forme d'étoile/Triangle
Angle d'oscillation du bras de forage(Je suis désolée.)	1280 mm
Configuration: protection contre la surcharge thermique du moteur, chronomètre d'impact, tension numérique/ampère, protecteur contre les fuites, chargeur

2.8Système hydraulique

Ensemble de pompes hydrauliques	Deux séries
Pression du système	150 à 230 bar
réservoir hydraulique, volume maximal	200 litres
Précision de filtration de l'huile hydraulique	10 μm
Configuration: démarrage du déchargement de la pompe, manomètre de température de l'huile, pompe hydraulique manuelle de remplissage de l'huile, voyant hydraulique du filtre à huile, voyant d'indicateur de faible niveau d'huile, refroidisseur d'huile hydraulique refroidi à l'eau,huile hydraulique à base minérale.

2.9Chassis

Moteur diesel	YC
Puissance nominale du moteur/vitesse de rotation	Pour les véhicules à moteur électrique
Fà traction intégrale, direction articulée	± 41 ̊angle de direction
Pneus	12.00 à 20Pneus solides
Angle d'approche	18 ̊
Angle de départ	18 ̊
Déployableà moteur à commande automatique	2pièces
Résistance à l'écoulement	2pièces
Fvolume du réservoir d'huile	50 litres
Système électrique	24 V
B. Pourartère	2 x 12 v, 60 Ah
Déclairages	LED 8 x 45 W, 24 V
TDemandez de la lumière.	LED 4 x 108 W, 24 V
Gradibilité	18°
Configuration: frein de service, frein d'arrêt d'urgence et de stationnement, dispositif de purification catalytique des gaz d'échappement, silencieux, voyant de frein, extincteur, système de lubrification centralisé du châssis.

3Paramètres physiques
3.1Taille globale

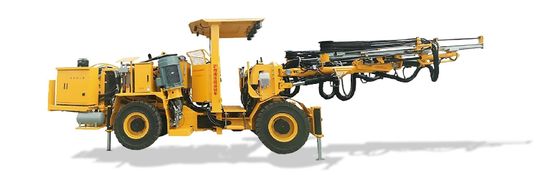

Vue latérale
Pièces d'acier allié hydraulique machines de forage minières souterraines de forage minier 0

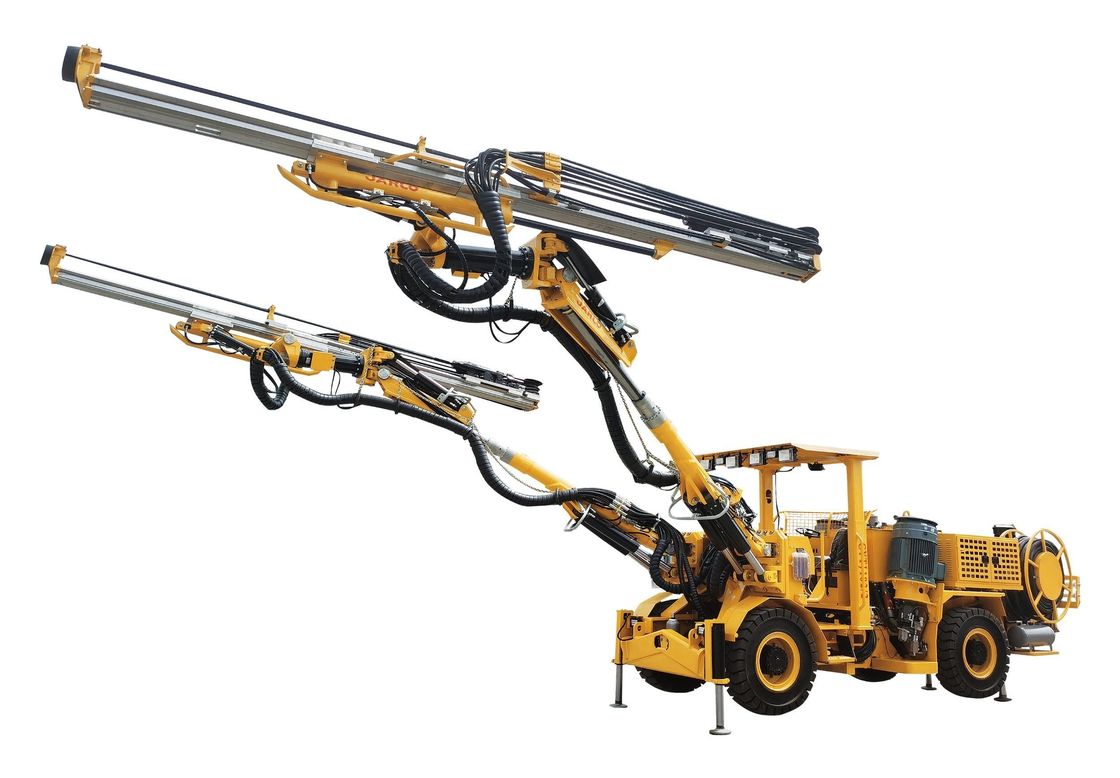

Portée du travail
Pièces d'acier allié hydraulique machines de forage minières souterraines de forage minier 1

Taille:mm

Mlargeur maximale	1900
Le toithauteur (hausse/baisse)	Les produits de base
Longueur, avec JARLO2343Propulsionfaisceau	11830
Dégagement au sol	340

3.2Poids total18 000 kg

3.3Vitesse de conduitekilomètres par heure

Sur fsur la route latitude (coefficient de résistance au roulement 0,05)

7 à 16 km/h

3.4 Radius de rotation
